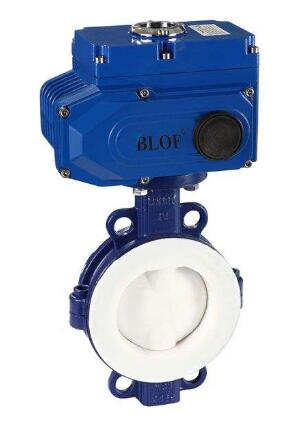

电动衬氟蝶阀
产品详情
主体材质: 钢衬氟塑料 工作温度: -20℃ - 180℃

一、电动衬氟蝶阀 概述

蝶阀是用阀杆一起转动的蝶板作启闭件,用以实现阀门的开启,关闭与调节。衬里蝶阀是在过流部件、阀体、蝶板、阀杆上采用衬里技术衬里较厚的高分子材料,防腐蚀性能优良,可适用于任何浓度的酸、碱、盐及氧化剂、还原剂、有机溶剂等介质,是化工、石油、医药、食品、钢铁冶炼、造纸、水电等系统的气体、液体、半流体的管路和容器上作截流和调节设备使用的理想产品,并可取代闸阀、截止阀和其它类型的切断、调节阀门。
用途:本厂生产的全衬聚四氟乙烯(F4)、聚三氟氯乙烯(F3)和聚全氟乙丙烯(F46)氟塑料衬里阀,具有耐腐蚀、无泄漏、寿命长等优点。 适用于浓硫酸、盐酸、硝酸、氢氟酸、王水、各种有机酸、强酸、氧化性介质或高温烯硫酸、高温浓醋酸、酸碱交替及多种有机溶剂和其它强腐蚀性介质。

二、电动衬氟蝶阀 特点

1、设计新颖、合理、结构独特,重量轻,启闭迅速。
2、操力矩小,操作方便,省力灵巧。
3、可以任何位置安装,维修方便。
4、密封件可以更换,密封性能可靠达到双向密封零泄漏。
5、密封材料耐老化、耐腐蚀,使用寿命长等特点。

三、电动衬氟蝶阀 衬里材料

1、聚全氟乙丙烯 FEP F46
2、四氟乙烯-乙烯 E-TFE F40
3、可溶性四氟 PFA FA
4、聚四氟乙烯 PTFE F4
5、聚偏二氟乙烯 PVDF F2
6、改性聚乙烯 FRPE PO

四、电动衬氟蝶阀 执行机构

CH系列特点:
1.功能强劲:智能型、调节型、开关式。
2.体积小巧:体积仅相当于同类产品的35%左右。
3.使用方便:采用单相电源,接线简单;采用独创的球型凸出结构,使观察更方便;免加油免点检、防水防锈、任意角度安装。
4.保护装置有双重限位、过热保护、过载保护。全行程时间15秒、30秒、45秒、60秒。及带手动功能。
5.智能数控:内置模块采用先进计算机单片及智能控制软件直接接收计算机或工业仪表等输出的标准信号(4-20mA DC /1-5VDC)实现阀门开度的智能控制和精确定位。

DZW系列特点:
1.电源:电机为三相交流,380V(特殊订货660V、440V或220V),50Hz(特殊订货60Hz);控制线电压220V/50Hz(特殊订货60Hz);远程控制电压24VDC。
2.工作环境:
3.环境温度:-20—+60℃(特殊订货-60—+80℃)
4.相对温度:≤90%(25℃时)
5.普通型和户外型用于无易燃/易爆和无腐蚀性介质的场所;防爆型产品有dⅠ和dⅡBT4两种,dⅠ适用于煤矿非采掘工作面;dⅡBT4用于工厂,适用于环境为ⅡA、ⅡB级T1-T4组的爆炸性  气体混合物。(详见GB3836.1)
6 防护等级:户外型和防爆型为IP55(可订制IP67)。
7. 工作制:为短时10分钟(可订制30分钟)。

五、电动衬氟蝶阀 采用标准

设计标准GB/T2238-1989
法兰连接尺寸GB/T9113.1-2000;GB/T9115.1-2000;JB78
结构长度GB/T12221-1989
压力试验GB/T13927-1992;JB/T9092-1999

六、电动衬氟蝶阀 主要技术参数

公称通径DN(mm)50~2000
公称压力PN(MPa)0.61.01.6
试验压力强度试验0.91.52.4
密封试验0.661.11.76
气密封试验0.60.60.6
适用介质空气、水、污水、蒸气、煤气、油品等。
驱动形式手动、蜗杆蜗轮传动、气传动、电传动。

六、电动衬氟蝶阀 主要零件材质

零件名称材料
阀体球墨铸钢、铸钢、合金钢、不锈钢
蝶板灰铸铁、球墨铸钢、铸钢、不锈钢及特殊材料
密封圈各种橡胶、聚四氟
阀杆2Cr13、不锈钢
填料O型圈、柔性石墨O

七、电动衬氟蝶阀 外形尺寸

公称通径结构长度
(标准值)
外形尺寸
(参考值)
连接尺寸(标准值)
0.6MPa1.0MPa1.6MPa
毫米英寸LHH0ABD0n-φdD0n-φdD0n-φd
50243634381251251104-141254-181254-18
6521/246704531251251304-141454-181454-18
80346834781251251504-181608-181608-18
1004521055191251251704-181808-181808-18
1255561157133252452008-182108-182108-18
1506561377493252452258-182408-222408-22
2008601648433252452808-182958-2229512-22
250106820694736331333512-1835012-2235512-26
3001278230101336331339512-2240012-2241012-26
3501478248104636331344512-2246016-2247016-26
40016102289113536331349516-2251516-2652516-30
45018114320132846543955016-2256520-2658520-30
50020127343122654643160020-2262020-2665020-33
60024154413139454655670520-2672520-3077020-36
70028165478153454655681024-2684024-3084024-36
80032190525165954655692024-3095024-3395024-39
900362035851748617706102024-30105028-33105028-39
1000402166401805632706112028-30116028-36117028-42
1200482547552035632706134032-33138032-39139032-48
14005627991023107901338156036-36159036-42159036-48
160064318103028458681476176040-36182040-48182040-56
180072356114030608681476197044-39202044-48202044-56
200080406125033509651600218048-42223048-48223048-62

注:若用户需用阀板衬橡胶等特殊要求,订货时请注明。
