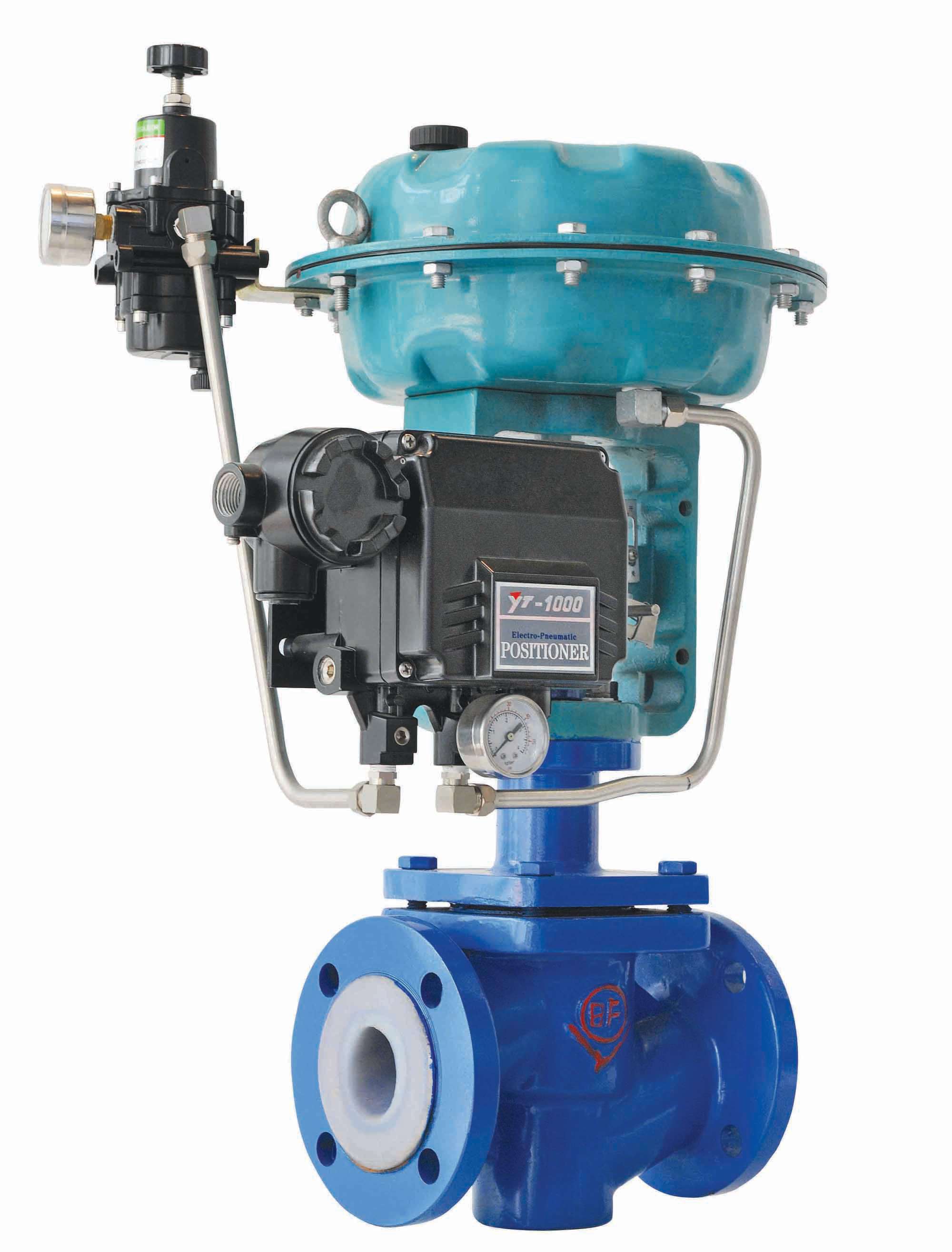

ZHBPF气动薄膜衬氟调节阀
产品详情
主体材质: 钢衬氟塑料 工作温度: -20~150℃

概述

ZHBPF气动薄膜衬氟调节阀是一种波纹管密封单座调节阀,该阀接触介质部位采用高压注塑工艺,衬有能耐强腐蚀介质如:盐酸、硫酸、硝酸、氢氟酸等和耐老化的聚四氟乙烯F46,又采用聚四氟乙烯波纹管密封,广泛应用于各种工艺中对酸、碱等强腐蚀介质以及有毒易挥发等气体、液体介质的过程控制。

标准规格

阀体型式:直通铸造球型衬氟阀体
阀芯型式:非平衡式单座衬氟柱塞阀芯
公称通径:DN20~150 NPS 3/4〞~ 6〞
公称压力:PN16 ~ 25 CLASS 150/300LB
连接方式:法兰:FF、RF、MF、RTJ
阀盖形式:衬氟波纹管密封型
填 料:V型聚四氟乙烯填料、柔性石墨填料等
密 封 垫:聚四氟乙烯
执行机构:气动:多弹簧薄膜执行机构
表面涂漆:绿色 丙稀酸聚胺酯磁漆

型号编制

Z执行机构H结构形式-公称压力阀体材质公称通径
Z系列调节阀

J:气动薄膜执行机构

H直行程

CF:标准型衬氟调节阀

PN16=16
CL150LB=150 LB
JIS10K=10K

C=WCB
LC=LCB
P=CF8
PL=CF3
R=CF8M
RL=CF3M

DN25= DN25
NPS1〞=NPS1〞

如:Z型气动薄膜衬氟调节阀,压力PN16,阀体材料为WCB,公称通径DN50,型号为:ZJHCF-16C DN50

性能

流量特性直线、等百分比、快开
可调范围30:1
额定CV值等百分比CV6.3~400 ,直线CV6.9~440
允许泄漏量软密封:VI级(气泡级)
泄漏量标准:GB/T 4213
性能指标
气动电动
基本误差%±1.5±1.0
回差%≤1.5≤1.0
死区%≤0.6≤1.0
始终点偏差%±2.5±2.5
额定行程偏差%≤2.5≤2.5

选用参数表

公称通径DN20253240506580100125150
额定流量系数Cv等百分比
81220325070100200240
直线5101625386380120220300
行程16mm25 mm40mm60mm
气动执行机构
膜片有效面积Ae (cm2)
ZHA/B-22ZHA/B-23ZHA/B-34ZHA/B-45
350350560900
作用方式弹簧范围最大允许压差(MPa)
气开20-100KPa1.160.70.440.280.180.170.110.070.070.05
40-200 KPa3.342.141.310.840.530.510.330.210.220.15
80-240 KPa6.44.993.051.951.251.180.780.50.510.36
气关20-100KPa2.232.140.870.560.350.340.220.140.150.1
40-200 KPa6.46.45.863.642.32.211.430.910.950.66
80-240 KPa6.46.46.45.043.183.061.981.261.320.92
