一、概述

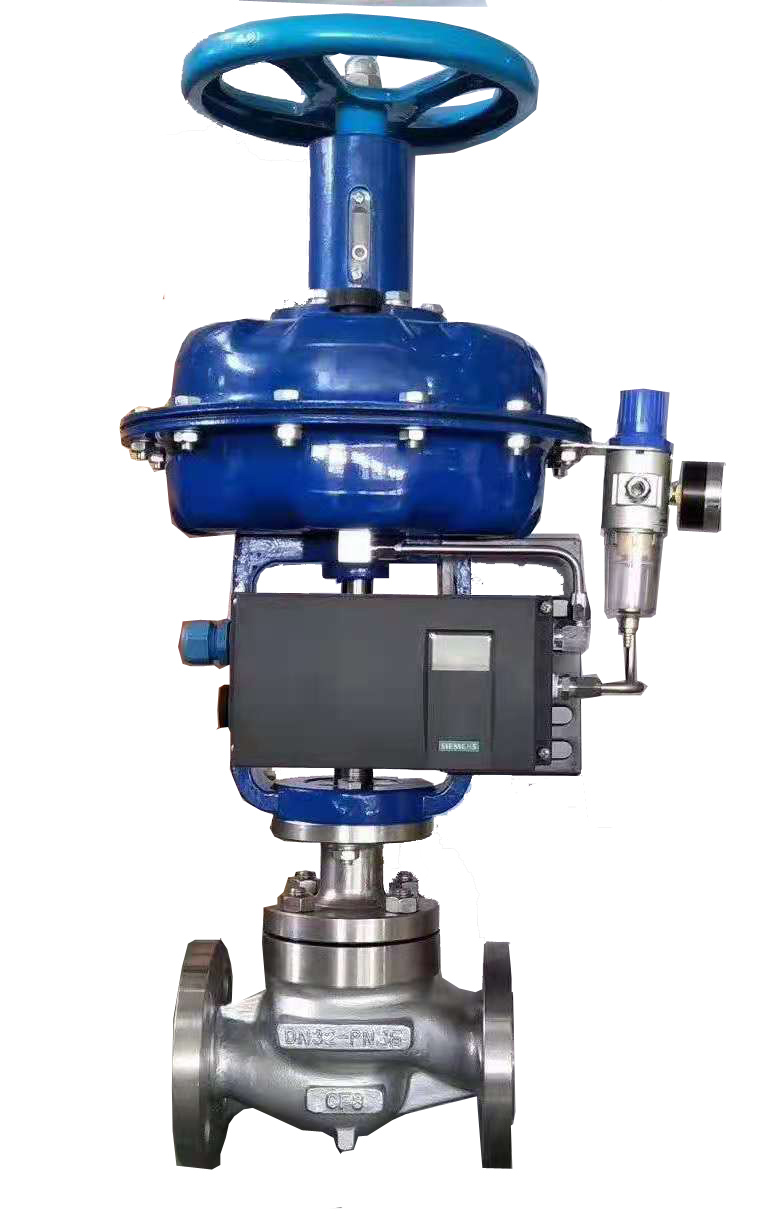

气动薄膜式调节阀因为其稳定性好、维护简单而广泛应用，该产品采用套筒结构，可设计成平衡式消除了阀芯上的大部分静态不平衡力，并有一定的阻尼作用，可以减小流体流动引发振动，能用于压差相对较大的场合，可选择多弹簧气动薄膜机构的气动调节阀。
二、标准规格
阀体型式：直通铸造球型阀体
阀芯型式：平衡式套筒型阀芯
公称通径：DN25~300 NPS 1〞~ 12〞
公称压力：PN16 ~ 100 CLASS 150LB ~ 600LB
连接方式：法兰：FF、RF、MF、RTJ
焊接：SW、BW
法 兰 距：符合IEC 60534
阀盖形式：标准型（-5℃~230℃）、
散热片型（-45℃~大于230℃场合）、
低温加长型（-196℃~ -45℃）、波纹管密封型
填 料：V型聚四氟乙烯填料、柔性石墨填料等
密 封 垫：金属夹石墨密封垫
执行机构：气动：多弹簧薄膜执行机构 、活塞式执行机构
表面涂漆：绿色 丙稀酸聚胺酯磁漆
三、型号编制
| Z | 执行机构 | H | 结构形式 | -公称压力 | 阀体材质 | 公称通径 |
|---|
| Z系列调节阀 | J:气动薄膜执行机构
H:气动活塞执行机构 | H直行程 | M:标准型套筒调节阀
MF:软密封套筒调节阀
ML:单级笼式调节阀
MT:两级笼式调节阀
MG:带散热型套筒调节阀
MV:波纹管型套筒调节阀
MD:低温型套筒调节阀 | PN16=16
CL150LB=150 LB
JIS10K=10K | C=WCB
LC=LCB
P=CF8
PL=CF3
R=CF8M
RL=CF3M
D=特殊材质 | DN25= DN252
NPS1〞= NPS 1〞 |
| 如：Z型气动薄膜套筒调节阀，压力PN16，阀体材料为WCB，公称通径DN50，型号为：ZJHM-16C DN50 |
四、性能
| 流量特性 | 直线、等百分比、快开 |
|---|
| 可调范围 | 50:1 |
| 额定CV值 | 等百分比CV10~1400 ，直线CV11~1500 |
| 允许泄漏量 | 硬密封平衡式:II级（0.5% 阀额定容量）软密封平衡式：V级 |
| 性能指标 |
| 气动 | 电动 |
| 基本误差% | ±1.5 | ±1.0 |
| 回差% | ≤1.5 | ≤1.0 |
| 死区% | ≤0.6 | ≤1.0 |
| 始终点偏差% | ±2.5 | ±2.5 |
| 额定行程偏差% | ≤2.5 | ≤2.5 |
五、选用参数表
| 阀座直径（mm） | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 |
|---|
| 额定流量系数Cv | 等百分比 | 10 | 16 | 25 | 40 | 63 | 100 | 160 | 250 | 400 | 630 | 1000 | 1400 |
| 直线 | 11 | 17.6 | 27.5 | 44 | 69 | 110 | 176 | 275 | 440 | 690 | 1100 | 1500 |
| 公称通径 | 行程 | 可选流量系数Cv（★标准型 ●推荐 ○定制） |
| DN25 | 16 mm | ★ |
|
|
|
|
|
|
|
|
|
|
|
| DN32 | 25 mm | ○ | ★ |
|
|
|
|
|
|
|
|
|
|
| DN40 | ○ | ● | ★ |
|
|
|
|
|
|
|
|
|
| DN50 | ○ | ● | ● | ★ |
|
|
|
|
|
|
|
|
| DN65 | 40mm |
| ○ | ○ | ○ | ★ |
|
|
|
|
|
|
|
| DN80 |
| ○ | ○ | ○ | ● | ★ |
|
|
|
|
|
|
| DN100 |
| ○ | ○ | ○ | ● | ● | ★ |
|
|
|
|
|
| DN125 | 60mm |
|
|
|
| ○ | ○ | ○ | ★ |
|
|
|
|
| DN150 |
|
|
|
|
| ○ | ○ | ● | ★ |
|
|
|
| DN200 |
|
|
|
|
| ○ | ○ | ● | ● | ★ |
|
|
| DN250 | 100mm |
|
|
|
|
|
|
| ○ | ● | ● | ★ |
|
| DN300 |
|
|
|
|
|
|
|
| ○ | ● | ● | ★ |
气动执行机构
膜片有效面积Ae (cm2) | ZHA/B-23 | ZHA/B-34 | ZHA/B-45 | ZHA/B-56 |
| 350 | 560 | 900 | 1600 |
| 作用方式 | 弹簧范围 | 金属密封允许压差（MPa） |
| 气开 | 20-100KPa | 3 | 2.25 | 2.25 | 1.95 | 2.36 | 2.04 | 1.67 | 1.41 | 1.41 | 1.14 | 0.65 | 0.55 |
| 40-200 KPa | 6.4 | 6.4 | 6.4 | 6.4 | 6.4 | 6.4 | 6.4 | 6.4 | 6.4 | 6.4 | 1.55 | 1.4 |
| 80-240 KPa | 6.4 | 6.4 | 6.4 | 6.4 | 6.4 | 6.4 | 6.4 | 6.4 | 6.4 | 6.4 | 4.08 | 4.08 |
| 气关 | 20-100KPa | 1.5 | 1.13 | 1.13 | 0.98 | 1.18 | 1.02 | 0.84 | 0.71 | 0.71 | 0.57 | 0.65 | 0.55 |
| 40-200 KPa | 4.5 | 3.38 | 3.38 | 2.93 | 3.54 | 3.06 | 2.51 | 2.12 | 2.12 | 1.71 | 1.8 | 1.55 |
| 80-240 KPa | 6.4 | 6.4 | 6.4 | 6.4 | 6.4 | 6.4 | 5.85 | 4.94 | 4.94 | 4 | 4.08 | 3.65 |
