【产品用途】

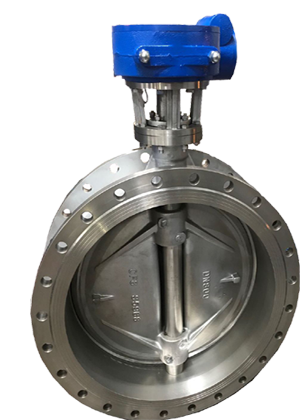

D43H、D343H 型 PN10~PN40 法兰式硬密封蝶阀采用精密的J形弹性密封圈和三偏心多层次金属硬密封结构，被广泛用于介质温度≤425℃的治金、电力、石油化工、以及给排水和市政建设等工业管道上，作调节流量和载断流体使用。
【产品特点】
1、法兰式硬密封蝶阀采用三偏心密封结构，阀座与蝶板几乎无磨损，具有越观越紧的密封功能
2、密封圈选用不锈钢制作，具有金属硬密封和弹性密封的双重优点，无论在低温和高温的情况下，均具有优良的密封性能，具有耐腐蚀,使用寿命长等特点
3、蝶板密封面采用堆焊钴基硬质合金，密封面耐磨损，使用寿命长
4、大规格蝶板采用绗架结构，强度高，过流面积大，流阻小
5、金属硬密封蝶阀具有双向密封功能，安装时不受介质流向的限制，也不受空间位置的影响，可在任何方向安装
6、驱动装置可以多工位（旋转90°或180°）安装，便于用户使用
【执行标准】
设计规范：GB/T 12238
结构长度：GB/T 12221
法兰连接：GB/T 9113
试验与检验：GB/T 13927
产品标识：GB/T 12220
【性能参数】
型号 | D343H-10
D343H-16
D343H-25
D343H-40 | D343H-10P
D343H-16P
D343H-25P
D343H-40P | D343H-10R
D343H-16R
D343H-25R
D343H-40R |
工作压力（MPa） | 1.0~4.0 |
适用温度（℃） | ≤425 | ≤500 |
适用介质 | 水、油或非腐蚀性介质 | 硝酸类介质 | 醋酸类介质 |
材料 | 阀体、蝶板 | WCB | CF8/304 | CF3M/316L |
阀杆 | 2Cr13 | 304 | 316L |
阀体密封面 | 堆焊 507 | 304 | 316L |
蝶板密封面 | 304＋柔性石墨 | 多层次不锈钢/304+PTFE | 多层次不锈钢/304+PTFE |
填料 | 柔性石墨 | 柔性石墨 | 柔性石墨 |
